一、概述

JDZ10-10电压互感器为单相、户内、干式全封闭产品，使用时单台或二台一组，JDZ10-10 二台一组时为V/V连接。适用于额定频率50Hz,额定电压为 10kV电力系统中作电能计量、电压监控和继电保护用。

二、使用条件

1．海拔高度不超过30003米;
2.周围环境温度不高于+40'C，不低于-5'C；
3.周围空气的相对湿度不大于65%（20'C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-10型12/42/75kV

三、结构简介

JDZ10-10电压互感器为全封闭，绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有限空间 所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮．一次绕组引出线端子的标志为A, N;二次绕组引出线端子的标志为a, n,均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。

四、技术参数

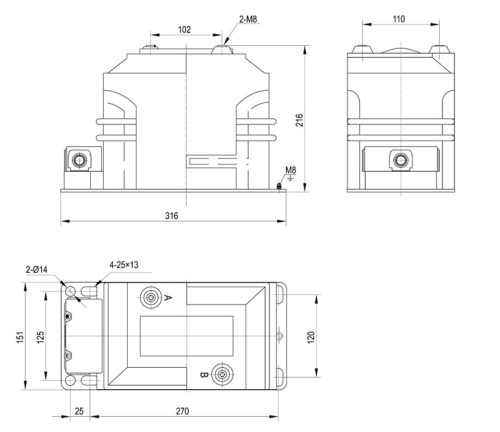

五、JDZ10-10型电压互感器外形及安装尺寸、接线图、型号含义

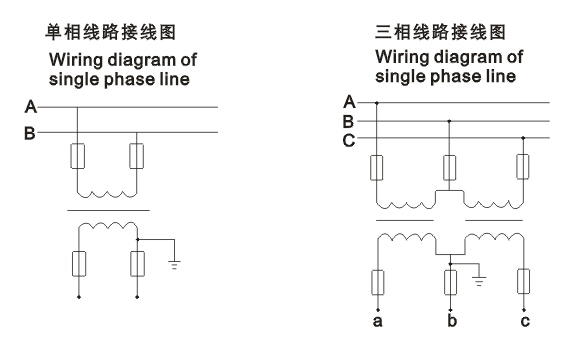

六、一次接线图

七、使用前检查

1、检查电压比与实际要求是否相符合;

2、检查负荷是否匹配,二次负荷是指接在互感器二次回路中所有仪表及其连接导线的总负荷;

3、做绝缘电阻测量及工频试验。

八、安装

1、产品安装前应先进行精度等级和极性测试，满足要求后，方可安装；

2、互感器接地线应连接正确；

3、互感器必须安装牢固可靠。

4、使用过程中严禁将电压互感器的二次绕组短路。

九、订货时请注明:

   1.额定电压比;

   2.准确级次组合及其负荷;

   3.高原地区使用时请提供海拔高度;

4.另有特殊要求时可与生产厂家协商制作
