一、概述

LMZ1D、LMZ2D、LMZ3D、LMZ4D系列电流互感器供额定频率为50Hz,额定电压为0.66kV及以下的交流线路中作电流、电能测量或继电保护用。产品符合GB20840.1-2010及GB20840.2-2014《电流互感器》标准及Q/GDW572-2010计量用电流互感器技术规范。

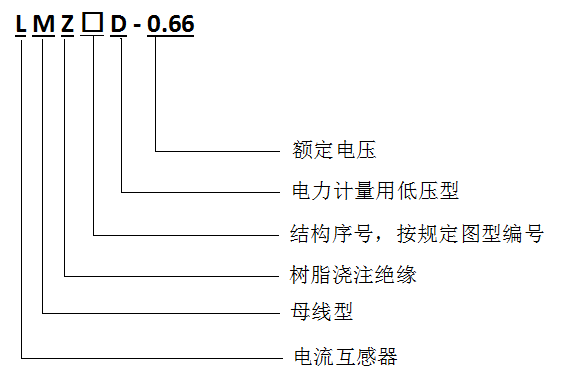

二、型号含义

三、结构特点

互感器铁芯采用初始导磁率高、饱和磁密低的铁基纳米金合金带材作为导磁材料，二次绕组均匀绕制，其中间窗口采用工程塑料，大大加强了产品的绝缘性能同时作为二次线圈定位，增强了产品的外观及绝缘强度，中间窗口可通过一次母线或缠绕软电缆。

四、使用条件

环境温度：-5°C   40°C;平均温度不高于+35°C:

周围空气极限温度：下限：－45℃,上限：＋60℃

海拔高度：≤2000m

安装场所：互感器安装场所应干燥通风;空气相对湿度不大于80%，且周围无侵蚀性和爆炸性的介质。

五、技术参数

1、准确级:0.2S、0.5S、0.2、0.5;

2、额定电压:660V

3、额定一次电流、二次电流、额定负荷及准确级见表一，误差限值见表二。

4、绝缘性能:一次绕组对二次绕组及地，二次绕组对地能承受短时工频耐压3kV，1分钟。

   表1

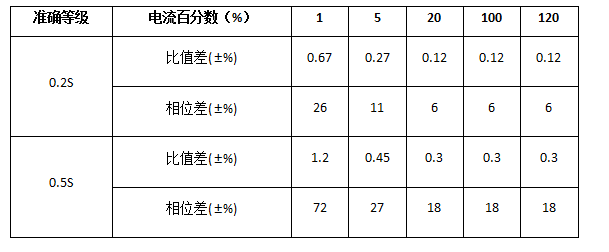

表2

六、外形及安装尺寸图

图1

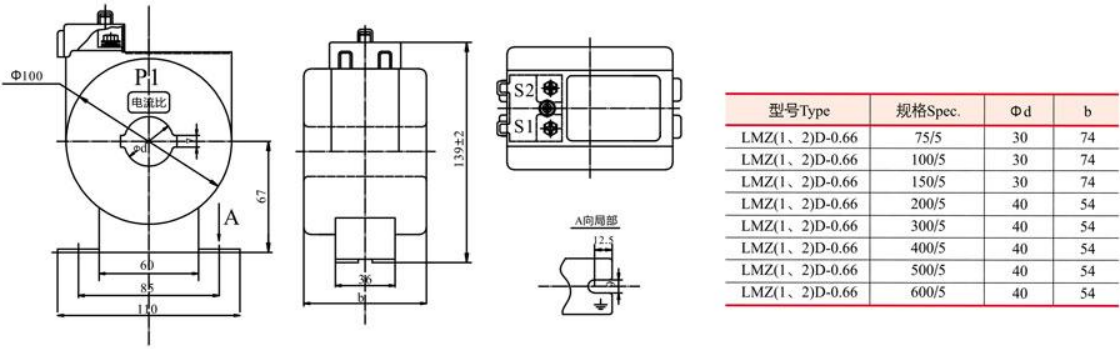

图2  LMZ(1、2)D-0.66产品外形及安装尺寸图

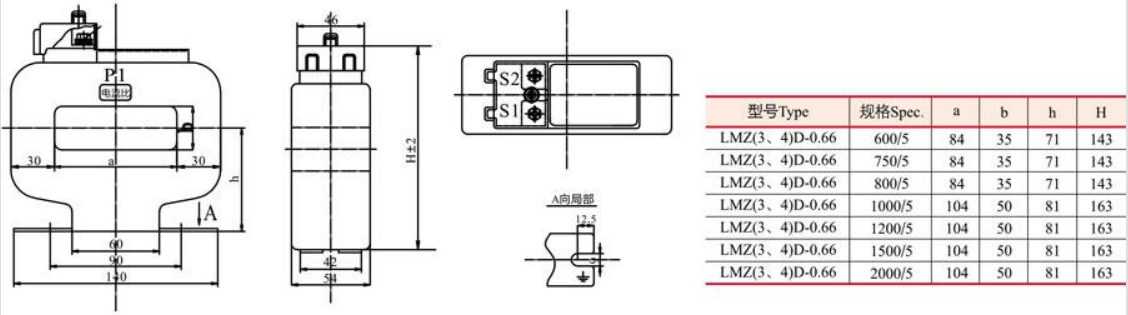

图3  LMZ(3、4)D-0.66产品外形及安装尺寸图
