一、概述

　　LZZBJ9-10电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜。

　　本型号的产品还可根据用户要求生产二、三绕组复变比结构。

　　目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品。

　  二、互感器的结构及特点

　　电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

　三、技术数据

　　3.1品性能符合IEC标准和GB1208-1997《电流互感器》

　　3.2额定绝缘水平:12/42/75kV

　　3.3负荷功率因数:cosφ=0.8(滞后Lag)

　　3.4额定频率:50Hz额定二次电流:5A

       1、LZZBJ9-10额定绝缘水平：12/42/75kV；　　

　　2、负荷的功率因数：COSφ=0.8（滞后）；

　　3、额定二次电流：5A或1A;

　　4、表面爬电距离：满足II级污秽等级要求；

　　5、产品标准：GB1208-2006《电流互感器》。

　　6、仪表保安系数：FS≤10;

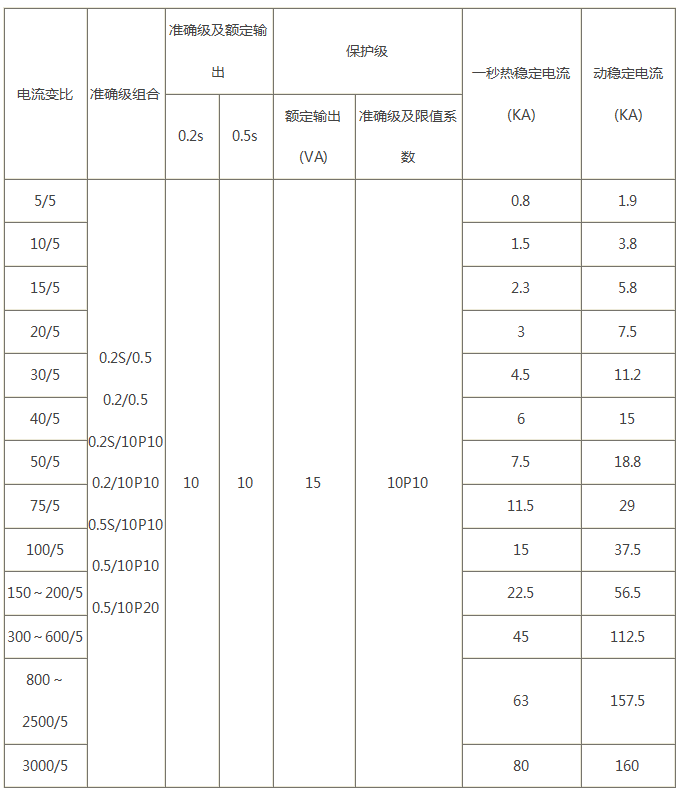

7、其它技术参数见表

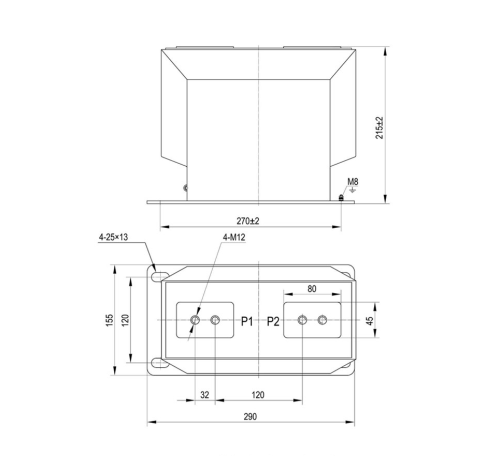

四、LZZBJ9-10型电流互感器外形尺寸图

 五、使用前检查

1、检查电流比与实际要求是否相符合;

2、检查负荷是否匹配,二次负荷是指接在互感器二次回路中所有仪表及其连接导线的总负荷;

3、做绝缘电阻测量及工频试验。

 六、安装

1、产品安装前应先进行精度等级和极性测试，满足要求后，方可安装；

2、互感器接地线应连接正确；

3、互感器必须安装牢固可靠。

4、使用过程中严禁将电流互感器的二次绕组开路。

 七、订货时请注明:

   1.额定电流比;

   2.准确级次组合及其负荷;

   3.高原地区使用时请提供海拔高度;

  4.另有特殊要求时可与生产厂家协商制作
