35kV电磁式电流互感器

发布者：河南恒源电气设备有限公司发表时间：2023-03-22

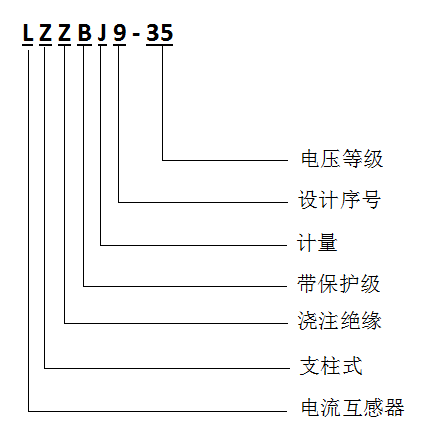

一、概述

本系列电流互感器为环氧树脂浇注全封闭产品、适用于额定频率50Hz或60Hz,额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护作用。本产品符合1EC44-1及GB20840.2-2014《电流互感器》标准。

本系列电流互感器为全封闭支柱式结构，耐污染及潮湿，尺寸小，重量轻.适用于任何位置、任意方向安装。LZZBJ9-35适用于宽度为1.2米的中置柜。

1、额定绝缘水平：40.5/95/185kV。

2、额定二次电流：5A、1A。

3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1、表2。

4、局部放电水平符合GB20840.2-2014《电流互感器》标准。

5、污秽等级:I1级。

表1

型号	额定一次电流 (A)	准确级组合	额定输出 (VA)	短时热电流(Ith) (kA/s)	额定动稳定电流 (kA)
LZZBJ9-35 单变比	20	0.2S/5P10 0.5S/5P10 0.2S/5P20 0.5S/5P20 0.2S/0.5S/5P10 0.2S/0.5S/5P20 0.2S/5P10/5P20 0.5S/5P10/5P20 0.5S/10P10/10P10/10P10 0.2S/0.5S/10P10/10P10/10P10 0.2S/10P10/10P10/10P10	20/50 30/50 20/25 30/25 20/30/30 20/30/15 20/30/15 30/30/15 20/20/30/30 15/20/30/30 15/20/30/30	6/1	15
	3,040			7/1	17.5
	50			12/1	30
	75			16/1	40
	100			25/1	63
	150,200			31.5/1	80
	300,400			35.2/2
	600			31.5/3
	750	0.2S/5P10 0.5S/5P10 0.2S/5P20 0.5S/5P20 0.2S/0.5S/5P10 0.2S/0.5S/5P20 0.2S/5P10/5P20 0.5S/5P10/5P20	30/50 50/50 30/25 50/25 30/30/30 30/30/15 30/30/15 30/30/15	31.5/4	80
	800
	1000
	1250
	1500
	2000			31.5/4	130
	2500
	3000
	3150

表2
