一、概述：
JDZ9 -35Q型电压互感器是户内环氧树脂浇注全封闭式结构，在额定频率为50Hz,电压等级为35kV的电力系统中做继电保护或电能测量用。

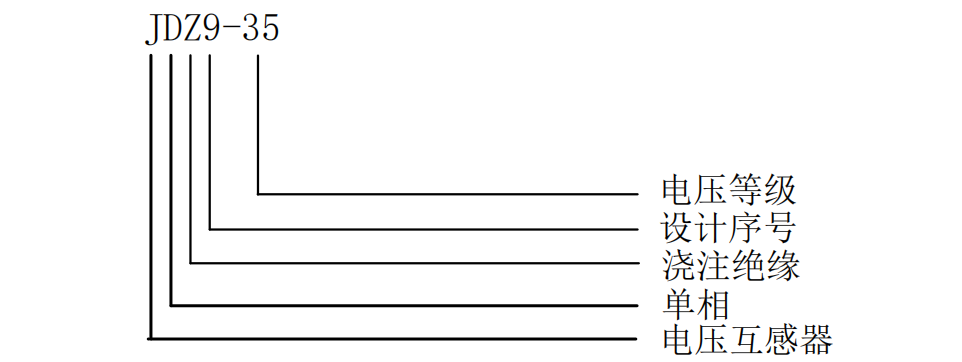

型号含义；
二、结构简述：
本型号电压互感器为全封闭式结构，铁芯采用优质冷轧硅钢片绕制，并经严格的热处理，互感器耐污秽及潮湿性能好，也适用于热带地区，本型互感器适宜于任何位置、任意方向安装，二次出线端子处安装有接线护罩，护罩正面及两个侧面各有一个孔供引出二次接线用，安全可靠，因此在二个方向均可引出二次接线，并且防护罩具有防窃电功能
三、工作条件：
四、技术参数：
1、负荷的功率因数:COSD=0.8(滞后)
2、表面爬电距离:大于850mm;
3、产品标准:GB20840.3-2013《电磁式电压互感器》

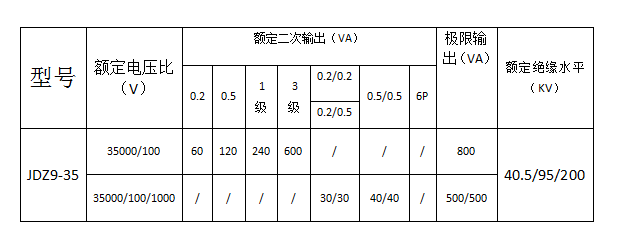

4、技术参数见下表：

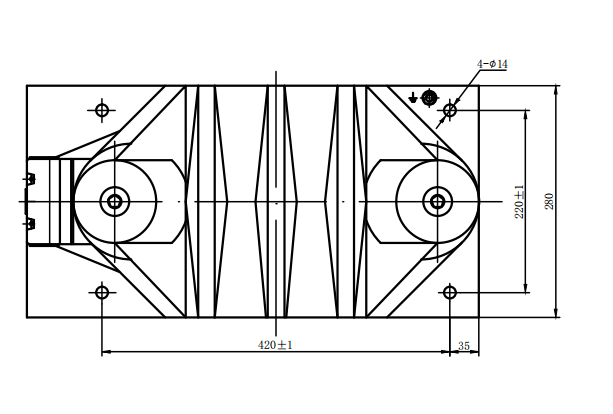

五、外形及安装尺寸

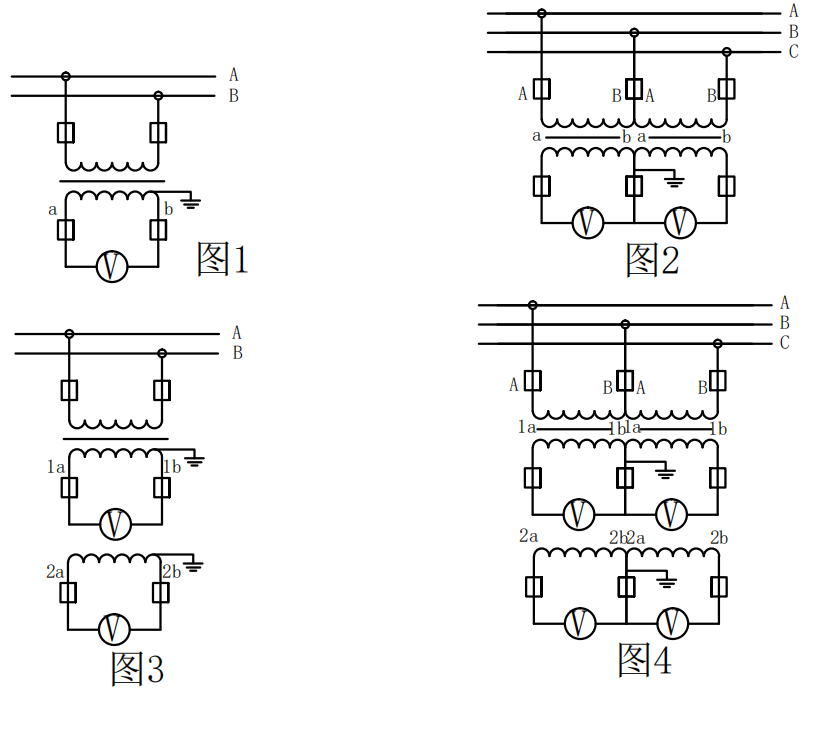

六、使用接线图：
