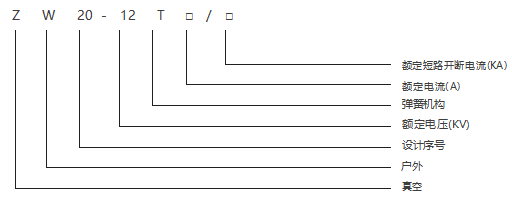

ZW20-12智能型高压真空断路器,又称户外柱上真空开关,采用真空灭弧和SF6气体作为绝缘介质,是ZW32-12型柱上真空断路器的改进产品。
该柱上真空断路器的弹簧操作机构进行了小型化设计,性能更加稳定可靠。ZW20-12真空断路器采用直动链条主传动和多级脱扣系统,动作可靠性和稳定性比国内传统电阻小、温升低。其箱体采用了日本东芝翁VSP5的气体密封、防爆、绝缘结构技术,进出结导管也进行了密封性能改进,整体密封性能良好。ZW20-12智能型户外柱上真空断路器是一种免维护产品,是柱上断路器中的优质产品。
该柱上真空断路器主要用于开断、关合10kV电力系统的负荷电流及短路电流,适用于变电站及工矿企业配电系统中作保护和控制作用,更广泛用于电网频繁操作的场合。另外,本产品与控制器配套,具有优良的重合器功能,能满足配电自动化系统的要求。
1、海拔高度:≤2000m；
2、周围空气温度:-40℃~+60℃,日温变化：≤25℃；
3、风速：≤35m/s；
4、空气污秽等级：≤Ⅲ级
5、周围环境：无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈震动的场所。
1、本产品可电动储能,电动分合闸,也可手动储能,手动分合闸功能并能近、距遥控操作；
2、全新设计的小型化电动弹簧机构,机件数目和储能电机的额定功率(约40W左右)都降低到低水平；
3、断路器主回路、二次元器件、操作机构均密封在SF6气体(零表压)中,不受外界环境影响,性能稳定、可靠,免维护；采用成熟的密封结构技术,密封性能可靠；
4、采用硅橡胶套管,使接线端子之间绝缘距离充裕,外绝缘性能优良；
5、"四遥"功能:可与智能控制器配套,实现"四遥"功能，即遥控、遥测、遥信和遥调。
|
序号 |
名称 |
单位 |
参数 |
|
|
1 |
额定电压 |
|
12 |
|
|
2 |
额定绝缘水平 |
1min工作耐压(有效值) |
|
42 |
|
雷电冲击耐压(峰值) |
|
75 |
||
|
3 |
额定电流 |
|
630、1250 |
|
|
4 |
额定短路开关电流 |
|
16、20、25 |
|
|
5 |
额定短路开断电流(峰值) |
|
40、50、65 |
|
|
6 |
额定操作顺序 |
|
O-0.3s-CO-180s-CO |
|
|
7 |
额定短路电流开断电流 |
KA |
20 |
|
|
8 |
额定短路持续时间 |
s |
4 |
|
|
9 |
额定短路电流开断次数 |
次 |
30 |
|
|
10 |
燃弧时间 |
ms |
≤15 |
|
|
11 |
开断时间 |
ms |
≤80 |
|
|
12 |
机械寿命(CO) |
次 |
10000 |
|
|
13 |
触头开距 |
mm |
9±1 |
|
|
14 |
触头超行程 |
2.5-4 |
||
|
15 |
触头允许磨损厚度 |
3 |
||
|
16 |
平均分闸速度(前6mm) |
m/s |
1.1±0.2 |
|
|
17 |
平均合闸速度(前6mm) |
0.6±0.2 |
||
|
18 |
触头合闸弹跳时间 |
ms |
≤2 |
|
|
19 |
三相分闸不同周期性 |
≤2 |
||
|
20 |
三相合闸不同周期性 |
≤2 |
||
|
21 |
合闸时间 |
≤60 |
||
|
22 |
分闸时间 |
2-60 |
||
|
23 |
分闸触头反弹幅值 |
≤2 |
||
|
24 |
分闸过冲幅值 |
mm |
≤3 |
|
|
25 |
各导电回路电阻 |
μΩ |
≤150 |
|
|
26 |
相间中心距 |
mm |
275±1.5 |
|
